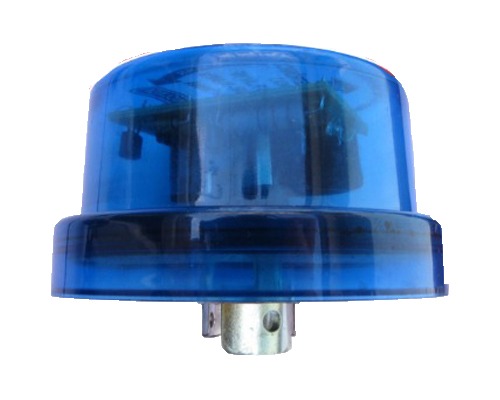

Relé fotoeletrônico com uma das menores taxas de falha do mercado.
Modelo homologado nas maiores concessionárias do seguimento, sendo atualmente um dos modelos mais utilizados em projetos de modernização de iluminação Pública.
Tendo como Garantia 05(cinco) anos, para melhor atender as necessidades de todos os projetos de Iluminação Pública.
| Tecnologia | Sistema eletrônico microcontrolado | |
| Acionamento dos Contatos | Próximo ao zero de tensão (Zero-crossing) | |
| Modelo | FL-AV / NF (Fail-Off) | |
| Tipo de Relé Fotoelétrico | Relé Fotoelétrico com comando eletrônico | |
| Normas de fabricação | ABNT-NBR 5123 e 5169 - E-313.0021(CELESC) | |
| Contatos | NF | Normalmente Fechado |
| Tensão Nominal | V W /VA Hz |
105V a 305V 1.000W / 1200VA a 1800VA 50/60Hz |
| Níveis de Operação Ligar Desligar Relação liga / desliga |
Lux Lux |
Conforme Norma ABNT-NBR 5123 < 10 < 30 1,5 a 2,8 |
| Nível de isolamento | V | > 2500V (Em 1 minuto) |
| Tempo de retardo | Seg. | 2 a 5 (c/ filtro de tempo: duplo retardo) |
| Dispositivo de proteção de sobretensão | (10Kv) | |
| Número mínimo de operações | Ciclos | > 15.000 operações (liga / desliga) |
| Faixa de temperatura de operação | °C | -05°C a +50°C |
| Base Material |
Nylon com 35% de fibra de vidro Resistente a intempéries |

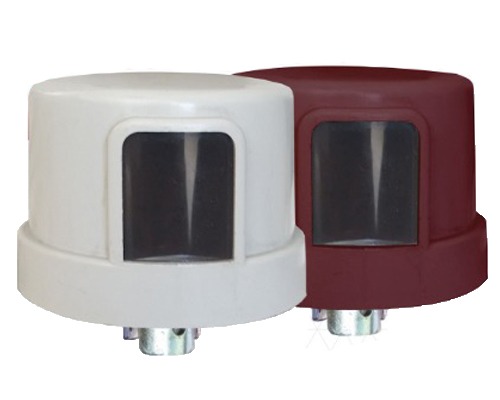

Possui proteção contra surtos na rede de alimentação, tipo Fail-Off, que em caso de falha o relé permanece com carga desligada.
Sistema magnético com “descoarco”, que em caso de colagem dos contatos elétricos por fusão em arcos voltaicos, são enviados sinais elétricos para que os mesmos retornem ao seu contato inicial, fazendo que a carga não fique ligada diretamente quando não for necessária.
Garantia 05(cinco) anos, para melhor atender as necessidades de todos os projetos de Iluminação Pública.
| Tipo de Relé | Relé Fotocontrolador TIPO T3 Acionamento de carga com Sistema Magnético |
| Normas de fabricação | ABNT-NBR 5123 e 5169 |
| Contatos | NF - Normalmente Fechado |
| Tensão Nominal | 220V +/- 20% 1.000W / 1800VA 50/60Hz |
| Níveis de Operação Ligar Desligar Relação liga / desliga |
3 a 20 Segundos até 80 Lux 1,2 a 4 Segundos |
| Nível de isolamento | > 2500V |
| Tempo de retardo | 5 Segundos |
| Dispositivo de proteção de sobretensão | (10Kv) |
| Número mínimo de operações | Ciclos > 15.000 operações (liga / desliga) |
| Faixa de temperatura de operação | -05°C a +70°C |
| Grau de Proteção | IPP 66 |
| Chassi Material |
Nylon com 35% de fibra de vidro Com proteção a raios Ultravioleta |

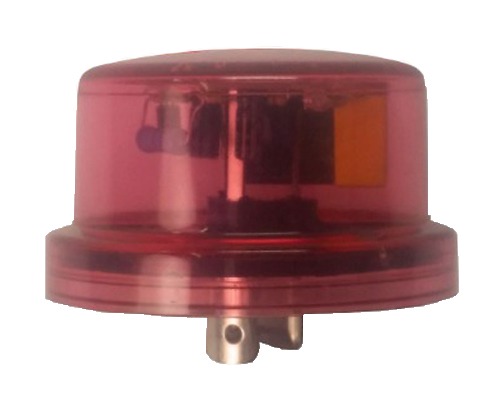

Possui proteção contra surtos na rede de alimentação, tipo Fail-Off, que em caso de falha o relé permanece com carga desligada.
Sistema magnético com “descoarco”, que em caso de colagem dos contatos elétricos por fusão em arcos voltaicos, são enviados sinais elétricos para que os mesmos retornem ao seu contato inicial, fazendo que a carga não fique ligada diretamente quando não for necessária.
Garantia 05(cinco) anos, para melhor atender as necessidades de todos os projetos de Iluminação Pública
| Tipo de Relé | Relé Fotocontrolador TIPO T3 Acionamento de carga com Sistema Magnético |
| Normas de fabricação | ABNT-NBR 5123 e 5169 |
| Contatos | NF - Normalmente Fechado |
| Tensão Nominal | 127V 1.000W / 1800VA 50/60Hz |
| Níveis de Operação Ligar Desligar Relação liga / desliga |
3 a 20 Segundos até 80 Lux 1,2 a 4 Segundos |
| Nível de isolamento | > 2500V |
| Tempo de retardo | 5 Segundos |
| Dispositivo de proteção de sobretensão | (10Kv) |
| Número mínimo de operações | Ciclos > 15.000 operações (liga / desliga) |
| Faixa de temperatura de operação | -05°C a +70°C |
| Grau de Proteção | IPP 66 |
| Chassi Material |
Nylon com 35% de fibra de vidro Com proteção a raios Ultravioleta |

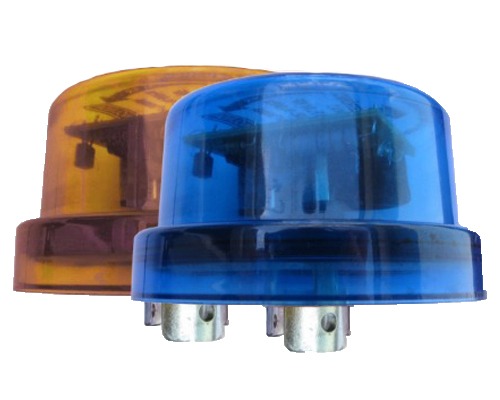

Relé fotoeletrônico NA para acionamento de iluminação utilizado em chaves magnéticas de comando em grupo.
Possui proteção contra surtos na rede de alimentação, tipo Fail-Off, que em caso de falha o relé permanece com carga desligada.
Garantia 05(cinco) anos, para melhor atender as necessidades de todos os projetos de Iluminação Pública.
| Tipo de Relé | Relé Fotocontrolador TIPO T2 Acionamento de carga com Sistema Magnético |
| Normas de fabricação | ABNT-NBR 5123 e 5169 |
| Contatos | NA - Normalmente Aberto |
| Tensão Nominal | 127V 1.000W / 1800VA 50/60Hz |
| Níveis de Operação Ligar Desligar Relação liga / desliga |
3 a 20 Segundos até 80 Lux 1,2 a 4 Segundos |
| Nível de isolamento | > 2500V |
| Tempo de retardo | 5 Segundos |
| Dispositivo de proteção de sobretensão | (10Kv) |
| Número mínimo de operações | Ciclos > 15.000 operações (liga / desliga) |
| Faixa de temperatura de operação | -05°C a +70°C |
| Grau de Proteção | IPP 66 |
| Chassi Material |
Nylon com 35% de fibra de vidro Com proteção a raios Ultravioleta |

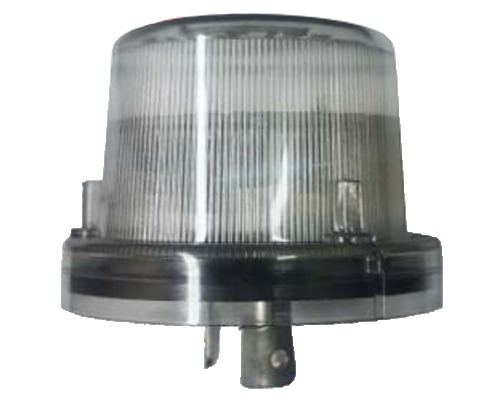

Relé fotoelétrico eletromagnético para acionamento de iluminação automática, acende e apaga as luzes em função da variação da luminância.
Possui proteção contra surtos na rede de alimentação, tipo varistor, que em casos de falha o relé permanece com a carga desligada.
Garantia 05(cinco) anos, para melhor atender as necessidades de todos os projetos de Iluminação Pública.
| Tipo de Relé | Relé Fotoelétrico TIPO T1 Acionamento de carga com Sistema Eletromagnético |
|
| Normas de fabricação | ABNT-NBR 5123 : 2016, UL-773 : 1992, ANSI: C136.10:1998 NEMA | |
| Modo de Operação | NF | Contatos da carga tipo NF (Normalmente Fechado) |
| Tensão Nominal | 220V 1.000W carga Resistiva 50/60Hz 1.200VA carga Indutiva (127V) 1.800VA carga Indutiva (220V) |
|
| Níveis de Operação Ligar Desligar Relação liga / desliga |
Lux Lux |
5 a 20 Lux até 40 Lux 1,2 a 4 |
| Consumo | W | < 10 |
| Tipo de sensor | Célula fotoelétrica tipo CDS com encapsulamento blindado de respota instantânea | |
| Dispositivo de proteção | 60J | |
| Número mínimo de operações | Ciclos | > 5000 operações (liga / desliga) |
| Faixa de temperatura de operação | ºC | -05°C a +50°C |
| Grau de Proteção | IP | 65 |
| Chassi Material |
Polipropileno estabilizado contra raios UV Resistente a intempéries |
